ZF-多功能電流表

發布時間:2019/5/29

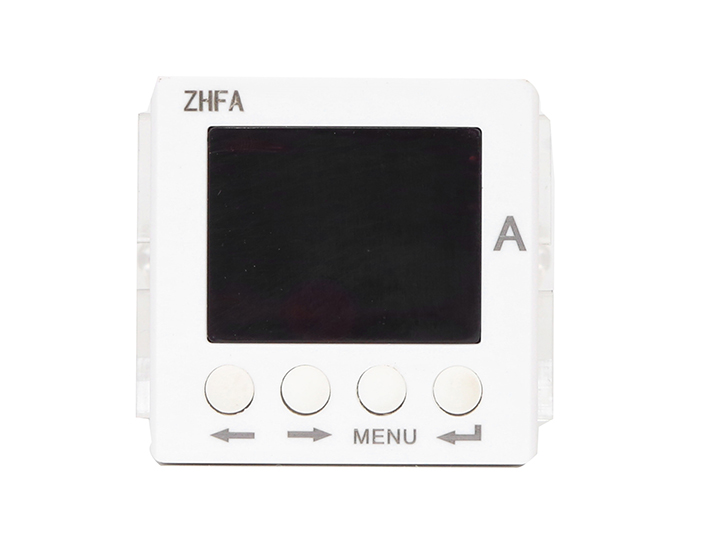

ZF-多功能電流表

概述:數顯三相電流表采用專用高精度計量模塊設計而成,測量精度高,抗干擾 能力強,正四位顯示,具有四個編程按鍵,可根據不同配置設定不同的顯示倍率。

技術參數:

測量范圍:電流表AC5A(0.02A-6A),可外接電流互感器擴展S程。

精度等級:RMS測蛋0.5%。

功耗:小于3W。

輔助電源:AC220V±10%(常規),可選配開關電源AC/DC80~265V。

環境承受能力:工作溫度0°C-55°C0;儲存溫度-25°C~70°C;

濕熱93%RH40°C。

使用場合:無腐蝕性氣體及金屬粉塵,海拔高度小于3000米。

安裝及接線:

外形及安裝開孔尺寸(單位mm)

儀表外形



面板尺寸

殼體尺寸

安裝開孔尺寸

48方形

48

48

44

44

85

45

45

安裝方法在固定配電柜開好對應大小的孔;取出儀表,松開螺絲,取下固定支 架;儀表由配電柜門前插入安裝孔;從配電柜門后儀表上插入儀表固定支架,并 螺絲固定儀表。

端子排列與接線說明:

(注:如與儀表売體上接線圖不一致,請以?xún)x表殼體上為準)


輔助電源:標配電源為AC22 0V,可選配開關電源AC/DC8G-265V; 3.4.2

信號輸入:帶*端表示電流進線端。

編程與使用:



按鍵說明

左鍵:進入菜單結構后為左翻頁或數字遞減。

右鍵:進入菜單結構后為右翻頁或數字遞增,測S狀態下切換顯 開關量頁面。

“*ENU”菜單鍵:在測*界面時點按為進入編程模式,在編程模式中起上 退作用,退回到前一級菜單。

回車鍵:闬于進入下層菜單或修改參數后的確認,編程模式中,; 閃爍字符移位。



顯示符號注釋說明



注意事項

按要求接通輔助電源后,儀表應被點亮,當信號輸入端懸空或I 接時,儀表應當顯示 “0”。

根據儀表型號及規格,從測焉端子接入被測信號,儀表顯示 數字即為被測值;不得超量程使用,避免損壞儀表。

如長時間未使用,在使用時應通電20^鐘后,才能做精確測 5.4注意防止震動和沖擊,不要在有超里飛塵和超蛋有害化學藥 以及氣體場合使用,如在強磁場、高頻或高壓火花中使用,請值 外部電源濾波器或其它抗干擾吸收電路。

保修期限

儀表自出廠日起,在用戶遵循說明書要求,且制造廠鉛封完整的情況下, 發現儀表不符合技術條件所規定的要求時,公司給予三年保修。
