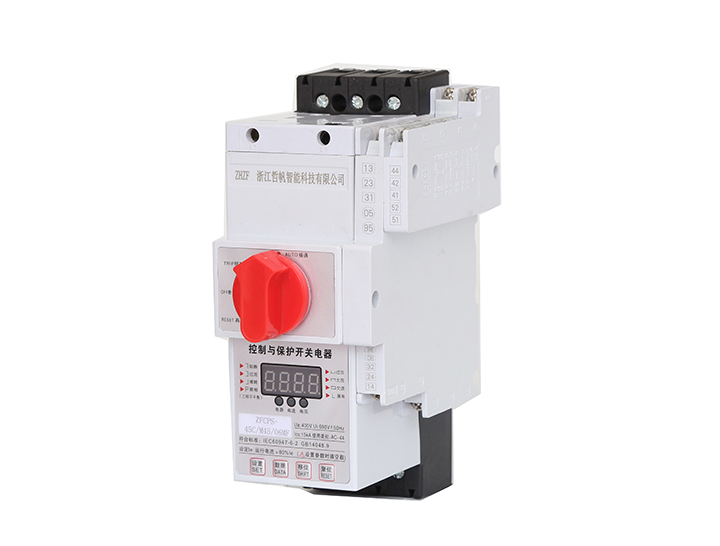

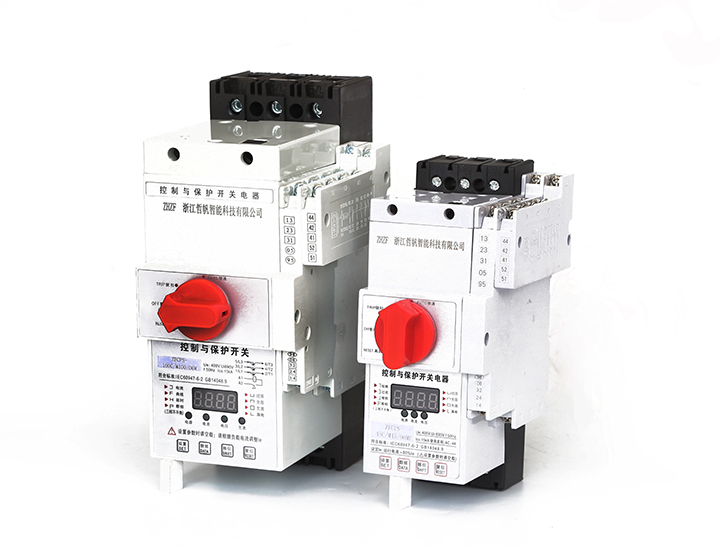

ZF-CPS系列控制與保護開關組合

適用范圍：

ZF-CPS主要用于交流50Hz（60Hz）、額定電壓至690V、主體額定電流自12A至125A、 智能控制器可調工作電流自0.4A至125A、控制電機功率自0.12KW至60KW的電力系統中接 通、承載和分斷正常條件（包括規定的過載條件）下的電流，且能夠接通、承載并分斷規定的 非正常條件（如短路）下的電流。

產品型號及含義：

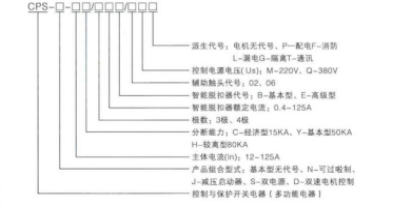

基本型的完整構成及型號應包括：主體型號+主體脫扣器額定電流及分斷能力等級、智 能脫扣器、產品功能、控制電源產品型號各部分的含義如下:

說明：

ZF-CPS控制與保護開關電器的基本配置：主體+智能控制器+輔助觸頭組。

主體由主電路基本模塊即：觸頭系統模塊、短路脫扣器、電磁系統模塊以及操作機構系 統模塊構成。

輔助觸頭組由短路報警觸頭、過載報警觸頭以及一組2常開1常閉輔助觸頭構成，02為2常 開1常閉+1短路1過載、06為3常開3常閉+1短路1過載。

智能控制器額定電流le: 0.4/1/2. 5/6.3/12/18/3 2/4 5/6 3/100/125A。

主體額定電流I n: 12/16/18/32/45/63/100/125A。

極數：

用二位數字表示（前一位數字表示產品極數、后一位數字表示保護極數），如33表 示3極帶3極保護、30表示3極不帶保護。

控嗜IJ電源電壓:M:220V、Q: 380V。

分類：

按保護對象分為：電動機保護、配電保護。

按操作頻率分為：頻繁操作、不頻繁操作。

按接線方式分為：板前、板后、插入式。

特性參數

主電路的參數：

主電路主要由主體和智能脫扣器構成，這兩部分是構成可以應用的CPS產品的最少配置。 主體額定電流in、約定發熱電流Ith、額定絕緣電壓U額定頻率、額定工作電壓Ue以及 可選的智能控制器的額定工作電流le范圍或控制功率范圍見表。

主電路的基本參數：

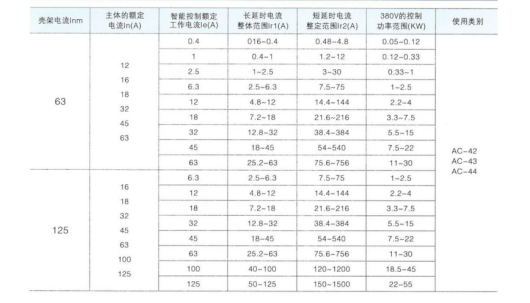

主電路的主要參數：

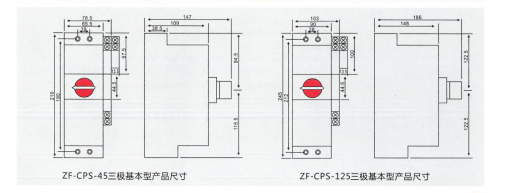

外形尺寸：
