ZF-多功能電力儀表

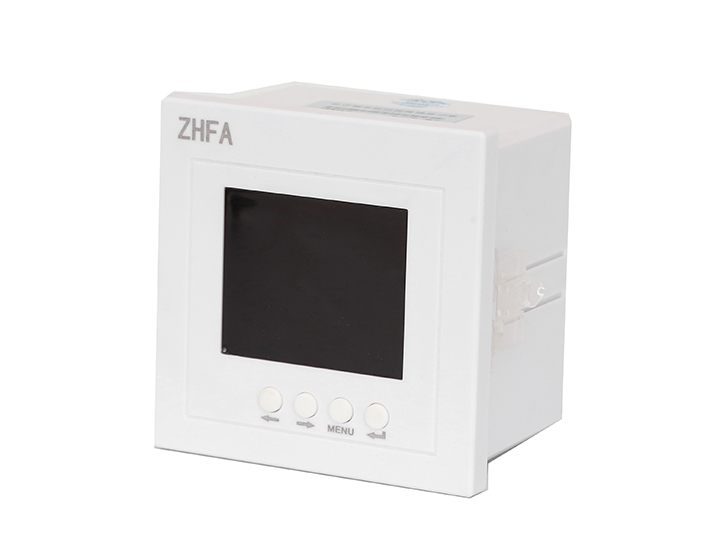

概述：數顯三相電流表采用專用高精度計量模塊設計而成，測量精度高，抗干擾 能力強，正四位顯示，具有四個編程按鍵，可根據不同配置設定不同的顯示倍率。

技術參數：

測量范圍：電流表AC5A（0.02A-6A）,可外接電流互感器擴展S程。

精度等級：RMS測蛋0.5%。

功耗：小于3W。

輔助電源：AC220V±10%（常規），可選配開關電源AC/DC80~265V。

環境承受能力：工作溫度0°C-55°C0;儲存溫度-25°C~70°C；

濕熱93%RH40°C。

使用場合：無腐蝕性氣體及金屬粉塵，海拔高度小于3000米。

安裝及接線：

外形及安裝開孔尺寸（單位mm）

儀表外形	面板尺寸		殼體尺寸			安裝開孔尺寸
	寬	高	寬	高	深	寬	高
48方形	48	48	44	44	85	45	45

安裝方法在固定配電柜開好對應大小的孔;取出儀表，松開螺絲，取下固定支 架;儀表由配電柜門前插入安裝孔;從配電柜門后儀表上插入儀表固定支架，并 螺絲固定儀表。

端子排列與接線說明：

（注：如與儀表売體上接線圖不一致，請以?xún)x表殼體上為準）

輔助電源：標配電源為AC22 0V,可選配開關電源AC/DC8G-265V; 3.4.2

信號輸入:帶*端表示電流進線端。

編程與使用：

按鍵說明

左鍵：進入菜單結構后為左翻頁或數字遞減。

右鍵：進入菜單結構后為右翻頁或數字遞增，測S狀態下切換顯 開關量頁面。

“*ENU”菜單鍵：在測*界面時點按為進入編程模式，在編程模式中起上 退作用，退回到前一級菜單。

回車鍵：闬于進入下層菜單或修改參數后的確認，編程模式中，； 閃爍字符移位。

顯示符號注釋說明

注意事項

按要求接通輔助電源后，儀表應被點亮，當信號輸入端懸空或I 接時,儀表應當顯示 “0”。

根據儀表型號及規格，從測焉端子接入被測信號，儀表顯示 數字即為被測值；不得超量程使用，避免損壞儀表。

如長時間未使用，在使用時應通電20^鐘后，才能做精確測 5.4注意防止震動和沖擊，不要在有超里飛塵和超蛋有害化學藥 以及氣體場合使用，如在強磁場、高頻或高壓火花中使用，請值 外部電源濾波器或其它抗干擾吸收電路。

保修期限

儀表自出廠日起，在用戶遵循說明書要求，且制造廠鉛封完整的情況下， 發現儀表不符合技術條件所規定的要求時，公司給予三年保修。
