ZFQ3系列雙電源自動轉換開關

適用范圍：

ZFQ3系列雙電源自動轉換開關電器適用于交流50Hz或60Hz，額定工作電壓400V,額 定工作電流800A及以下的雙回路供電系統?？筛鶕枰獙陕冯娫粗g的選擇性轉換，產品 具有短路、過載、欠電壓、失壓保護功能，同時還具備消防、雙分和輸出合閘信號功能，特 別適用于需要有消防要求的寫字樓、商場、銀行、車站、醫院及高層建筑照明線路的安裝使用。

產品符合GB/T14048-11標準。

產品型號及含義:

產品性能:

ZFQ轉換開關是由兩臺微型斷路器與電動機和機械轉動裝置組合成套一體并通過控制器 對兩路電源進行檢測，當電路發生異常，控制器對檢測結作出邏輯判定，根據控制器指示驅 動操作機構分間或者合閘，從而保證對負載安全可靠地供電。

接通與分斷能力。

注：AC-33B不頻繁操作下電動機負載或包含電動機，電陰負載的混合負載

額定短路分斷能力： 3kA

額定短路接通能力： 3kA

轉換時間：?3s

轉換開關的控制電壓為AC220V

轉換開關的機械壽命(常用和備用的轉換)為3000次，電壽命1500次

轉換絕緣電壓：U=500V

額定工作電流： 10A、16A、20A、25A、32A、40A、63A

一般情況下，轉換開關具有自投自復功能，而且常用電源優先的原則。如果特殊場合 需用自投不自復的轉換開關時，用戶與制造商協商訂制。

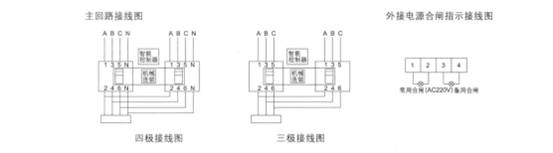

接線原理圖:

根據設計電路實際需要接好常用電源和備用電源的進出線、零線。兩臺斷路器出線端并聯，但相序必須一 致（見接線圖）。

如斷路器為3極時，必須將零線接到轉換開關的零線端上（下圖中常用零線與備用零線分別接到2#及4#接線 端子上）。

轉換開關需手動操作時，如果是Q3-63型，應先將按鈕開關處于手動位置。此時可轉動手柄進行常用或備用的轉換，如果Q3-63 時，按動手動/自動按鈕。當手動指示燈亮時，方可進行常用或備用的轉換。將控制模式處于自動位置，轉換開關進入自動狀態，而且常 用電源優先。

轉換開關按接線圖接好線路時正常通電后，如果常用電源與備用電源一切正常，常用電源或備用電源的指示燈（紅色）點亮，轉換 開關正常工作。

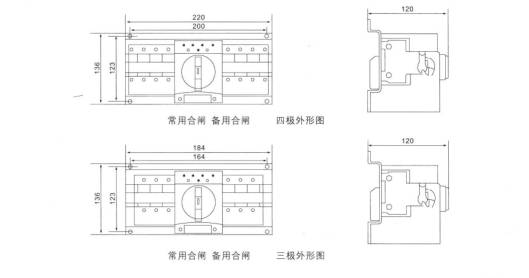

外形及安裝尺寸:
